了解深孔鉆機及其在普通機床加工中的應用
文章作者：臺翰機械 發布時間： 瀏覽次數：2427次
摘要：

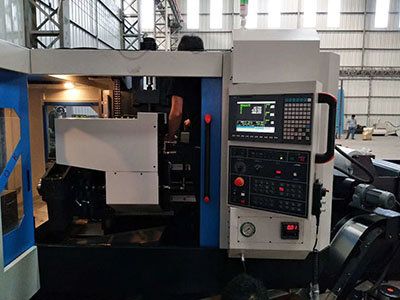

深孔鉆床是深孔鉆鏜床的簡稱，分為臥式深孔鉆床，立式深孔鉆床和三坐標鉆床。有別于傳統的孔加工辦法，依托特定的鉆削技術(如槍鉆、BTA鉆、噴吸鉆等)，對長徑比大于10的深孔孔系和精密淺孔進行鉆削加工的的專用機床統稱為深孔鉆床。其代表著先進、高效的孔加工技術，加工具有高精度、高功率和高一致性。
深孔鉆床依據工件的長短，該產品選用兩種加工工件藝：短工件選用授油器授油并液壓頂緊;長工件選用由鏜桿尾部授油，四爪卡盤夾緊。授油器選用立異的主軸式結構辦法，承重功能有很大行進，旋轉精度更高。床身導軌選用適合深孔加工機床的雙矩形導軌，承載才能大，導向精度好;導軌通過了淬火處理，耐磨性較高。適用于機床制造、機車、船舶、煤機、液壓、動力機械、風動機械等工作的鏜削、滾壓加工，使工件粗糙度達0.4-0.8μm。本系列深孔鏜床依據工件情況，可挑選下列幾種工作辦法：1、工件旋轉、刀具旋轉和往復進給運動;2、工件旋轉、刀具不旋轉只作往復進給運動;3、工件不旋轉、刀具旋轉和往復進給運動。
深孔鉆床的特色
它們代表著先進、高效的孔加工技術，通過一次走刀就能夠獲得精密的加工效果，加工出來的孔方位準確，標準精度好;直線度、同軸度高，并且有很高的外表光潔度和重復性。能夠方便的加工各種辦法的深孔，關于各種特別辦法的深孔，比如穿插孔、斜孔、盲孔及平底盲孔等也能很好的處理。其不光可用來加工大長徑比的深孔(Zui大可達300倍)，也可用來加工精密淺孔，其Zui小的鉆削孔徑可達0.7mm。
展開概略及趨勢
深孔鉆削加工(孔深和孔徑的比值>10)在機械加工領域中占有十分重要的位置，約占孔加工量的40%以上。跟著科學技術的行進，新式高強度、高硬度和高價值難加工深孔零件的不斷出現，加工工件在加工深度、加工精度以及加工功率上要求的不斷行進，使得深孔加工成為機械加工的要害工序和加工難點。傳統的加工辦法因為工藝體系剛度，切削排出及冷卻光滑的問題。越來越難以滿意乃至底子達不到現在的深孔加工在精度、功率、資料上的要求。所以這時的深孔加工需求一種特定的鉆削技術的支撐。跟著我國機械制造業的迅速展開，使得正本局限于軍事工業、航空航天等特定領域的深孔加工技術及裝備在我國各工作也得到了廣泛的使用。左圖為Zui常用的二種深孔鉆削加工刀具：槍鉆和BTA單管鉆。
加工精度
深孔鉆床是一種高精度、高功率、高自動化的深孔加工專用機床，依托先進的孔加工 深孔鉆機床適用規劃廣，設備便利活絡，操作簡捷。可裝備在鏜床，車床，銑床，加工中心上。輕松結束一般機床加工深孔。以下簡略介紹幾種裝備辦法。
1、車床裝備計劃有兩種辦法可供挑選：
工件旋轉;如工件是回轉體零件，要加工的孔為同心孔，則工件旋轉為改造的首選計劃。
將工件用機床三爪卡盤夾持，若是工件較長則需中心架支撐。刀具固定在四方刀架或許中托板上。由機床主軸股動工件作旋轉運動，進給運動由大托板供給。
這種辦法的利益是：裝備Zui為簡捷，本錢也較低。但也有它的局限性：機床主軸轉速一般情況下不會逾越2000轉/min,關于小孔徑鉆削，機床主軸轉速往往達不到加工需求。其他Zui小進給速度一般比較大，為0.04～0.06mm/r。而小孔的深孔加工需求進給速度較低。以45#鋼Φ6mm孔為例，需求進給0.015mm/r;主軸轉速2450r/min。所以，在小孔徑(≤10mm)深孔加工中受到限制較大。加工前須用機床尾座加工引導孔。
刀具旋轉：和工件旋轉相比較，刀具旋轉有更高的適應性。不論是同心孔仍是偏疼孔，不論孔徑巨細，都能夠在一般車床上得到較好的處理。
依據實踐情況描繪工裝，將工件固定在機床中托板上。并能夠描繪導向套設備在工件前端面，引導深孔鉆進入。此種辦法不需在深孔加工前加工引導孔。大大行進了加工功率。刀具的設備可依據工件的實踐情況挑選辦法：機床轉速和Zui小進給量都能滿意加工需求時，旋轉夾具錐柄直接設備在機床主軸錐孔內。刀具設備在旋轉夾具上。
機床主軸通過旋轉夾具股動刀具作旋轉運動。進給運動由大托板供給。 若是機床主軸轉速和Zui小走刀速度都不能滿意加工需求，能夠考慮加裝主軸增速器來調整。
主軸增速器增速比為3.81，加工小孔時，機床主軸經增速后，幾乎能夠滿意悉數孔徑的加工。一起，機床的Zui小走刀速度也降低了3.81倍，加工規劃更廣。主軸增速器設備十分簡略，增速器的錐柄設備在機床主軸錐孔內，旋轉夾具錐柄設備在增速器輸出軸內，刀具相同裝在旋轉夾具內。
2、鏜床裝備計劃
鏜床裝備計劃和車床裝備中刀具旋轉計劃是相同的。深孔排屑需求冷卻泵供給更高壓力的冷卻液，因為冷卻液粘度低、光滑性差、富含固體顆粒，一般液壓泵很難作到，多級離心泵也達不到所需求的壓力。
深孔鉆機床的運用規劃及在一般機床加工中的運用技術(槍鉆、BTA鉆、噴吸鉆等)，通過一次連續的鉆削即可抵達一般需鉆、擴、鉸工序才華抵達的加工精度和外表粗糙度。加工孔孔徑標準精度：IT7～IT11;加工孔偏斜度：≤0.5～1/1000(加工孔深);加工孔外表光潔度：Ra0.2～6.3um
本文由自動鉆孔機廠家-臺翰機械整理發布，轉載請注明出處，原文地址：http://www.sanxingshouji.com.cn/news/33.html
